前言：接上篇，砸完墻接下來就是水電改造了。 新房水電改造目前是必經的一步，一般新房交房后，水電都做到了入戶，但根本談不上實用，電路部分只能是滿足了基本使用功能，不過走線，預留位置和布局多少都會有些不如意。水路的話就差多了，一般只是進入廚房廁所加個龍頭就完事了，根本不符合實際使用，設計改動的需要就多很多。 本來是想把水電寫到一起的，不過寫著就發現篇幅有些過長了，這一節就單獨寫電路部分， 本身也不是專業的電工，在這篇里把自己的思路整理了一下， 會有很多漏洞和不足，請各位見諒，歡迎在評論區指出，討論。

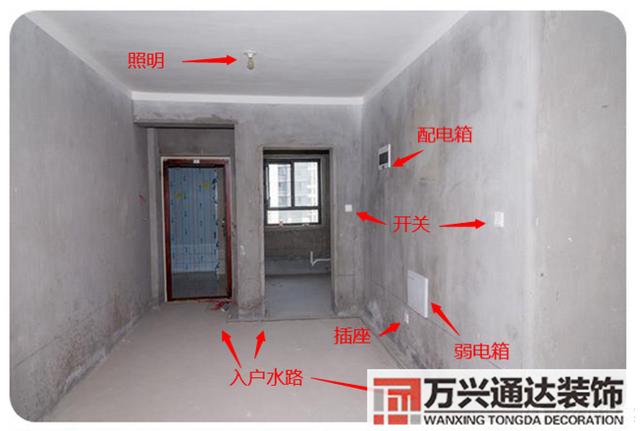

原始情況：這個是我收房的時候的圖片，毛坯，大門右下角有水路和暖氣入戶的管道，水路進廚房和廁所，用的是工程用管子，質量一遍，肯定要全換掉，電路走的還行，每個屋子都有照明開關，客廳總配電箱，弱電箱齊全。
配電箱的情況，個人感覺設計還算合理。最左邊是總開加自恢復過欠壓，沒有總開的漏電保護，稍有些奇怪，不過想想一般電熱水器，自潔馬桶蓋之類的插頭都自帶漏電保護，在總開上設置好像也不是非常必要的了。然后是三路空調插座，客廳單獨一路，四個屋子分為南北兩路。接下里是全屋照明，廚房一路，兩個衛生間一路，最后是全屋的插座一路，因?yàn)閺N房廁所兩個用電大戶單獨控制，剩余的地方也很少使用大功率的電器，所以應該滿足需求了）。

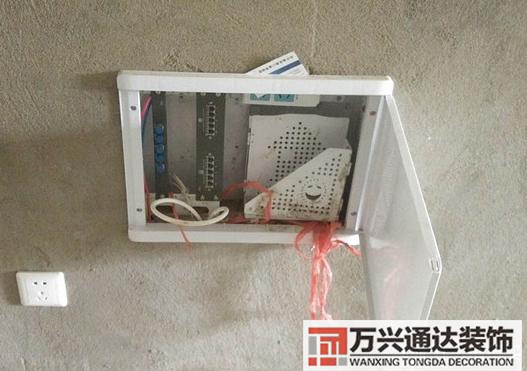

弱電箱，預留了電源，同軸端子，網線端子，入戶同軸電纜，光纖線，右側是預留的光貓路由的存放位置。但實際上同軸端子和網線端子都沒用，網線端子是直連，不帶交換機，一點用都沒有，同軸主要是閉路電視用，但實際上現在都走寬帶的機頂盒了。要那個也沒多大用處。

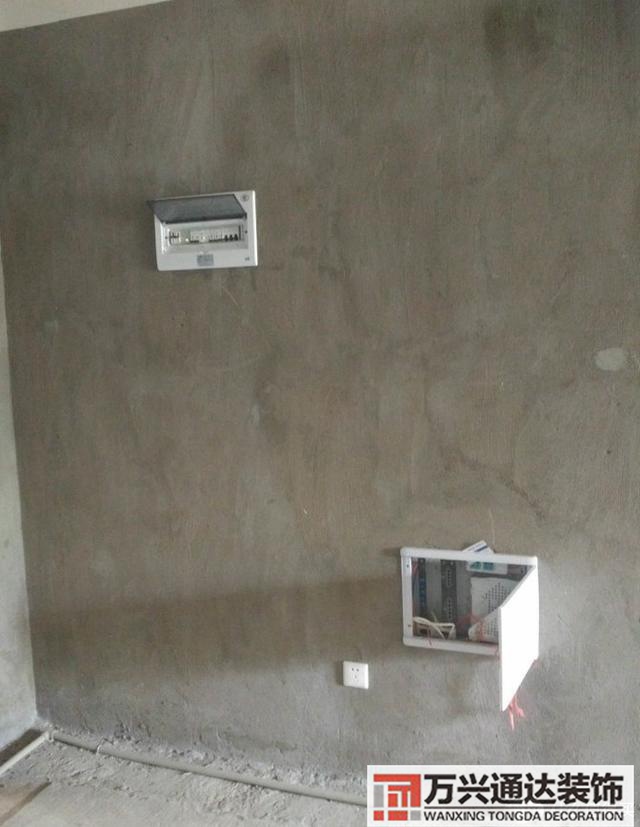

有些鄰居將這面墻砸了，做成柜子，但這面墻有一半是商砼澆筑的，而且敲了之后，兩個箱子都要做到柜子里，也是不太方便，就沒有采用，配電箱和弱電箱就不需要改動了，室內的開關插座用的都是施耐德的，感覺質量還湊活，電源線用的都是4平方的，照明采用2平方的。所以沒必要抽線全部換掉，只是需要添加或改動一些開關、插座的位置，增加幾個雙控開關等。如果請工人做的話，收費不低，我們這有兩種收費方式，一種是按建筑面積，每平方多少錢，另一種是按埋線長度，添加的燈位開關插座位的個數，細分收費。經過了解，當時這個戶型的電路改動下來人工費2000-3000不等。還是自己動手算了，因?yàn)楦膭?dòng)較少，沒有專門畫設計圖，就是腦補了一下家具電器的擺設，然后直接在墻上畫出需要添加的開關插座即可。
原本是有圖的，但是由于拖延癥，加上一次毀滅性的硬盤崩潰， 結果損失殆盡！下面只能用簡單的圖示和語言來描述了。
照明：

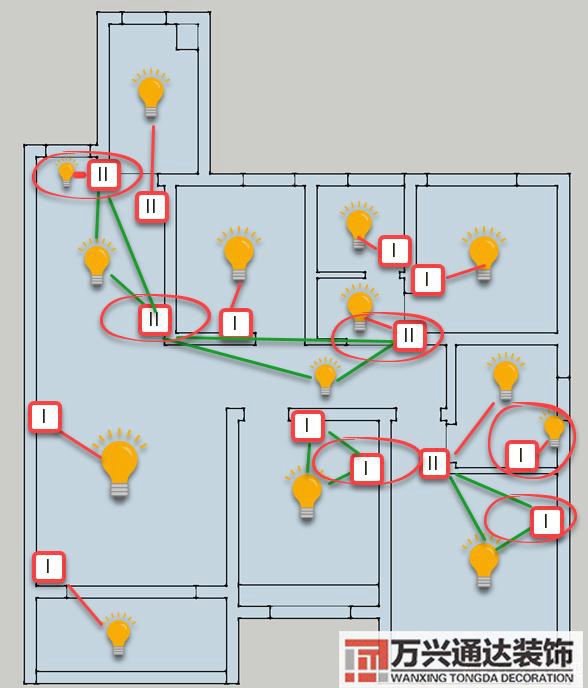

這個是全屋基本的照明圖，燈泡代表光源，方塊按鍵代表開關，紅圈代表是改動的部分。室內的照明整體差不多就是這個情況，因?yàn)闆](méi)有做吊頂，所以燈光很簡單，沒有筒燈射燈，燈帶等照明。如果有缺失可以通過臺燈，燈帶等輔助光源來解決。圖示中在入戶門和主衛添加鞋柜燈、鏡前燈。
收房時，基本都是單開單控，為了操作方便，少跑路，將餐廳照明和兩個臥室照明改成了雙控模式，雖然現在好多燈具都帶有遙控開關，不過遙控開關一個是不能徹底斷電，還有待機功耗；另一個電子產品的使用壽命和故障率等問題還是比不上簡單的機械式結構，所以在常用的位置人感覺還是建議采用傳統的機械式雙控三控方便些，出現故障維護也相對方便。
照明這塊，個人感覺需要注意的幾點就是廚房和廁所，其中廚房除了照明，還可以安裝涼霸，就是天熱時能吹個涼風的頂部風機，這個一般是和廚房照明采采用雙聯開關，可以在原有的照明開關線管里再添一路線就行了。
還有些在吊柜下面安裝輔助照明的，這個也可以從插座借線，根據吊柜位置預先埋好線路，開關可以采用單開五孔或者多聯開關來進行控制。
廁所因?yàn)橄丛∈切枰訜岬脑“?，傳統的浴霸一般都是四線控制的，這點需要注意一下，不過也有直接買無線遙控的，頂端留單火線就行。還有就是一般廁所照明還是希望在外墻控制，但洗浴的浴霸開關缺裝在廁所內，所以在設計時要考慮到這點，可以采用將浴霸的照明電路單獨引到室外的開關上來解決。后期文章會有單獨的安裝過程和步驟來詳細介紹。順便提一下，照明線路一般1.5平方的銅線就足夠了。而浴霸因?yàn)楣β瘦^大，所以加熱檔最好選擇2.5平方的銅線。
這張圖大家應該常見，百度上搜到的，感覺還是非常直觀的，所以借用一下。不過電路改造一般是添加或更換開關較多，所以高度可以參考現有的開關高度，做到室內統一即可。
插座:

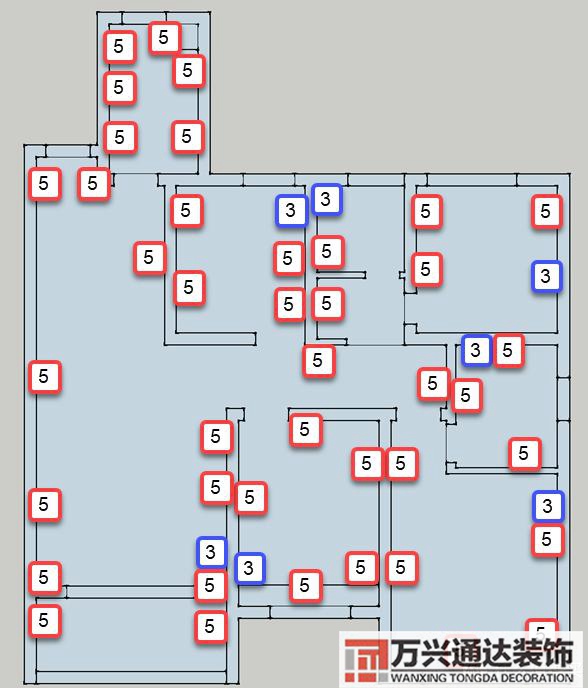

室內插座的安裝布局，主要看的是家具擺放和功能區的設定。一般感覺每面墻多少都要預留1-2個插座，在一些特殊的部位，插座需求量留更多。圖上方塊5代表的是普通的5孔插座。方塊3指的是16A的專用插座，主要是供電熱水器和普通壁掛式空調使用的。有些位置可以安裝帶開關的5孔插座，方便操作，例如燃?xì)鉄崴鞯?。?duì)于空調電熱水器之類的大功率電器，可以選用自帶開關控制的16A專用插座來。

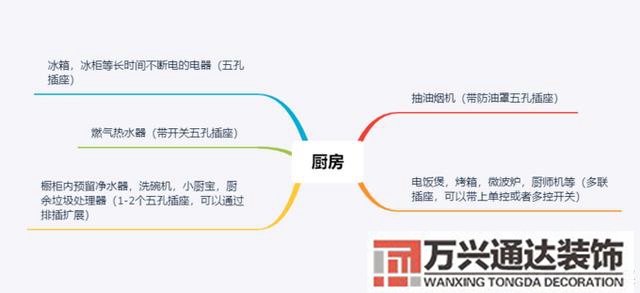

前面的圖示比較亂，還是分屋子說起吧，首先是廚房，有幾點需要注意的是插座的位置要離燃?xì)獗肀３?0cm的距離。櫥柜內部，水槽下方要預留足夠的插座，要為后期安裝的小家電設備做好充足的預留，例如凈水器，小廚寶，廚余垃圾處理器，洗碗機，嵌入式烤箱等。然后對于燃?xì)鉄崴?，可以配置帶開關控制的五孔插座。抽油煙機的插座一定要帶防油罩。還有操作臺上的插座數量一定要預留充足。因?yàn)殡婏堨遥妷毫﹀?，電餅鐺，廚師機，微波爐等炊具很有可能需要同時工作。還要為冰箱冰柜等需要不斷電，沒有開關的家電預留好單獨的插座。

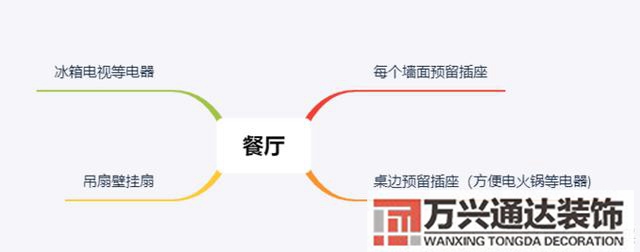

接下來是餐廳，除了常用的家電外，需要考慮的是壁掛扇和桌邊預留的插座。吃飯的時候看個電視，或者刷個手機，這些情景都要考慮到。

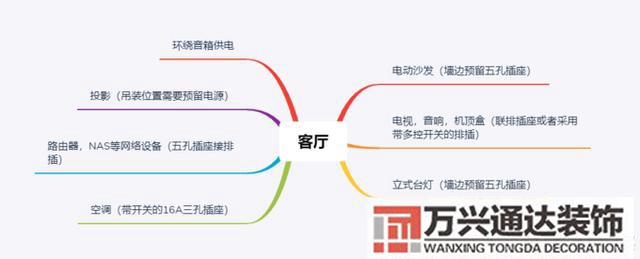

接下來是客廳，需要注意的是電視音響機頂盒這塊，同時用電的電器比較集中，所以采用聯排插座或者帶多控的排插解決。如果準備購入電動沙發的，在擺放位置要預留插座，配合沙發的落地臺燈也需要預留插座?？照{(diào)大功率的會采用空氣開關，不過壁掛式的一半16A的帶開關插座就行。不用時可以直接通過開關斷電，避免了插拔時拉弧。路由器，光貓，NAS等網絡設備也存在同時用電的問題，所以預留位置安裝排插，最后通過排插來滿足需求即可。如果要安裝投影，電源和HDMI線也需要考慮。還有就是環繞音箱，雖然可以利用藍牙連接，省掉聯線，但電源還是需要的，所以如果考慮采用無線連接的藍牙環繞音響時，要考慮供電問題。

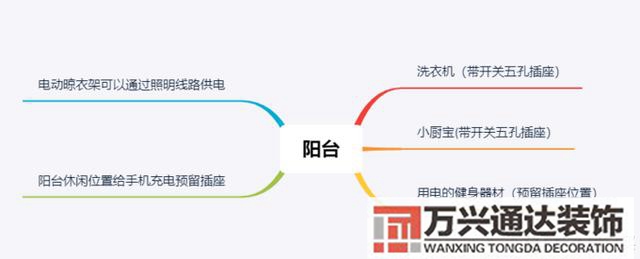

陽臺上需要考慮的就是洗衣機烘干機等家電，水槽下面如果安裝小廚寶也要預留插座。有些家庭將跑步機等用電的健身器材安排到陽臺上也需要考慮預留插座的問題。還有在陽臺上曬曬太陽，刷個手機，燒個水沖個茶也要預留插座，電動晾衣架可以直接利用照明電路來供電，問題不大，不過有些帶烘干功能功耗較大的電動衣架最好還是從插座電路上取電。
臥室一般兩個床頭柜下都要預留好插座。還有就是床對面的電視預留插座，飄窗位置最好也留個插座，方便在飄窗上小息時充電（都是手機惹的禍），如果設置有梳妝臺，要為照明提供電源預留。如果是電動床，也要考慮，還有就是輔助的氛圍照明光源的插座，例如床頭燈帶，床底燈帶等。

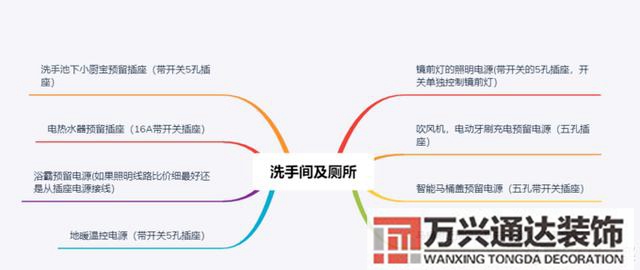

洗手間和廁所，需要考慮的就是給智能馬桶蓋預留電源。即使不用也可以兼職給手機充電，還有就是洗手池邊上要預留給電動牙刷充電或者使用電吹風吹頭的插座。鏡前燈照明也可以從插座引電，并利用插座上單控控制開關。洗手池下可以預留插座，方便安裝小廚寶。浴霸功率較大，最好從插座取電供電。而不借用照明供電。一般地暖的分水器和溫控器都會安裝在廁所，所以要提前預留好插座位置。
網絡：

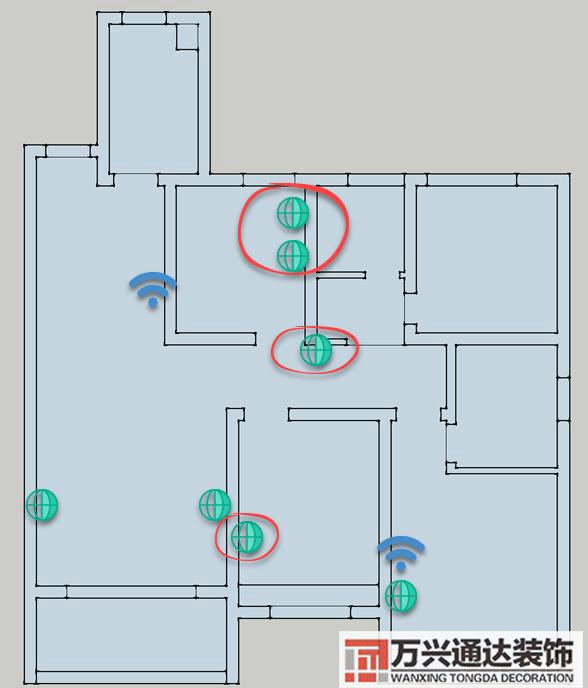

網絡現在是家庭必不可少的一環，雖然可以通過WIFI來進行無線連接，但由于信號的穩定性，還有就是各種干擾，墻體的屏蔽，單純的一臺無線路由器，根本做不到全屋覆蓋，即使加上無線中繼，效果也不如有線網絡好，所以，有線網絡還是要布好,地球是網絡布線的出口，從弱電箱有幾路是有預埋管的，不過紅色圈出來的都是后期自己添加的。WIFI信號的標志是后期無線路由擺放的位置，這樣兩個路由器就可以對全屋進行覆蓋了。唯一遺憾的是當時沒有為右上角的入戶花園那間房子走根網線，那間房字最后成了家里老大的房間，這次因?yàn)橐咔樯暇W(wǎng)課，只能通過WiFi進行連接，有時會出現信號不好的情況。原本是準備在正中間圈出的那個位置放置一個吸頂?shù)臒o(wú)限路由器，這樣右上角房屋的信號會更好些，后期因?yàn)橥祽袥](méi)有做，目前就這樣湊活了。如果再給一次機會的話，會把陽臺也走根線，做到每間屋子都有網線端口。
總結：電路因?yàn)槭切枰裨O(shè)到墻內或者地板地下的，前期設計尤為重要。雖然最后可以通過拉扯明線或者利用排插來解決，但有些補救的方法輕則會影響美觀，重則將帶來安全隱患。所以最好還是前期就設計完善再進行施工。動手前還是要多看，多問，多想。這節就到這里，碼字不易，還請點贊收藏，輕噴！
