裝修選擇正規放心的裝修公司是很有必要的，當確定了由哪家裝修公司施工時，這時小伙伴們需要注意了，裝修前裝修公司都會出具很多圖紙，其中有11張圖紙是不可缺少的，是裝修公司必須的圖紙。

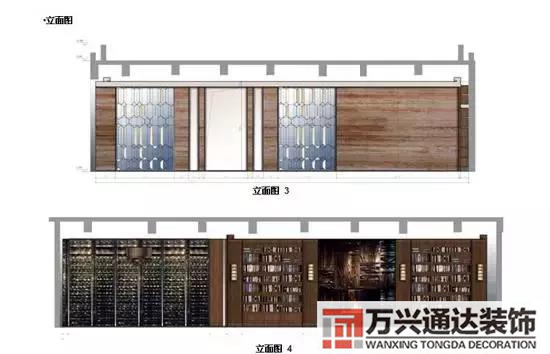

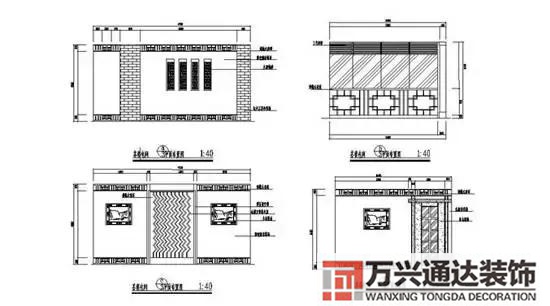

1、立面圖
立面圖展示的是從水平的角度看到房間局部的剖面，設計師一般都是畫出主要墻面的立面圖。業主看立面圖需要結合平面布置圖，這樣看起來才能更清楚。
2、原始平面圖
原始平面圖是量房后畫的第一張圖紙，是畫設計圖紙的基礎。主要標注出房型的尺寸、層高、原始管路及門洞等。

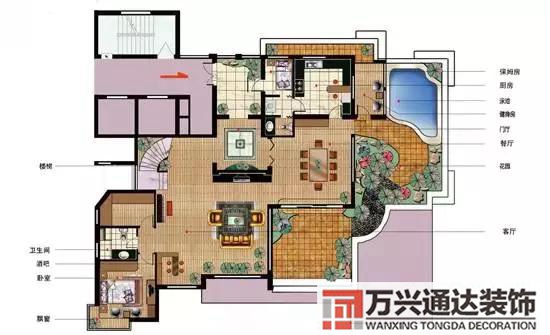

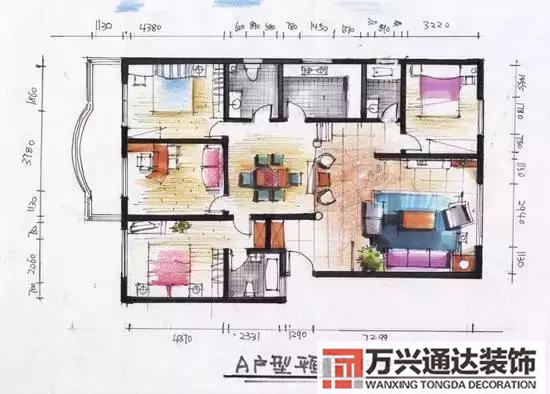

3、平面布置圖
平面布置圖有利于房子的合理規劃，如何規劃平面布置圖在很多人看來，是最考驗設計師的設計水平的。
4、墻體改建圖
設計師一般用斜線表現拆除的墻體，實心的粗線條表示新砌的墻體。
5、地面材質圖
一般需要標注地面所用的材質種類，是瓷磚還是地板，拼鋪走向、圖案及不同材料的分界說明。

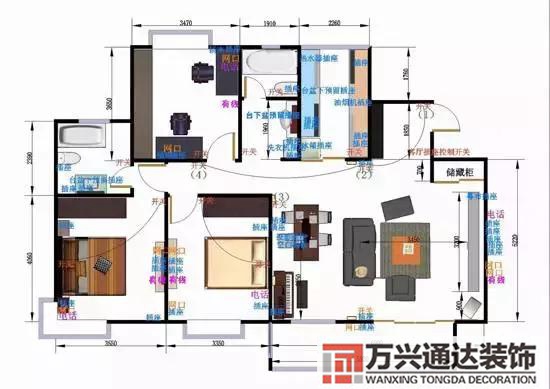

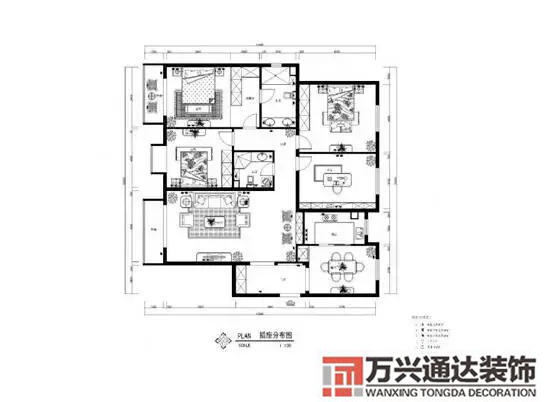

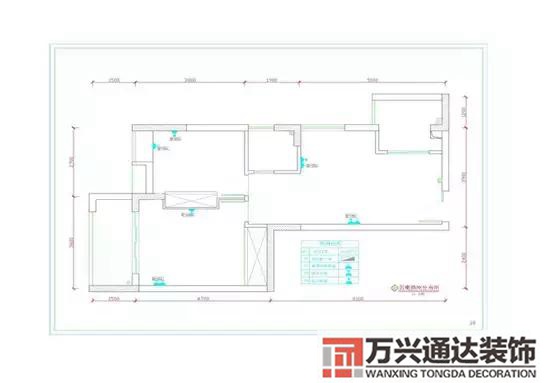

6、插座分布圖
很多業主在后期的使用中都會埋怨家里的插座數量太少了，這就是當初插座分布圖沒有考慮清楚。插座的位置、數量都會在這張圖中繪制出來，當然，插座的安排還要避開門窗、家具，不然也是白裝。
7、弱電分布圖
音響線、電視線、電話線、網絡線都是屬于弱電的范圍，布置的時候要考慮其相互之間的干擾性。現在很多家庭在裝修的時候，都會考慮背景音樂、燈光控制等智能家居系統，最好能讓專業的智能家居公司來設計，也會出具相關的布線圖。
8、天花吊頂圖
這張圖能看出天花吊頂?shù)淖呦蚝晚敳繜艟叩奈恢茫瑘D中應該詳細標出吊頂?shù)钠矫嬖煨汀⒊叽缫约熬嚯x地面的高度。

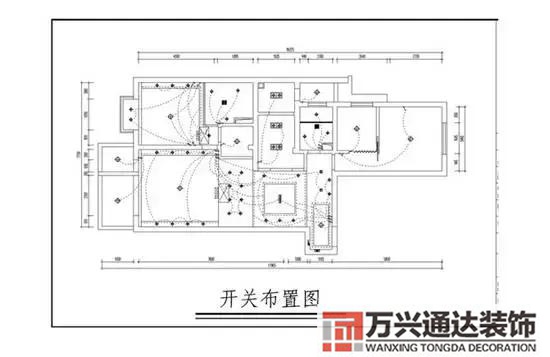

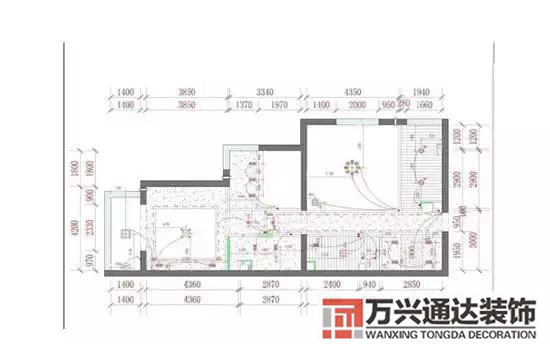

9、開關布置圖
開關布置圖要注明房間離所有開關的位置及每個開關鎖控制的電器、燈源等，同時要注明開關的種類，以免安裝時混淆。

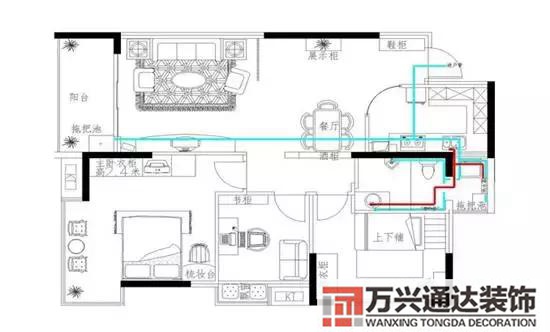

10、給水布置圖
給水圖上要標明衛生間、廚房等處的給、排水線路的平面布置圖，還應該標注出冷熱水的具體分布。

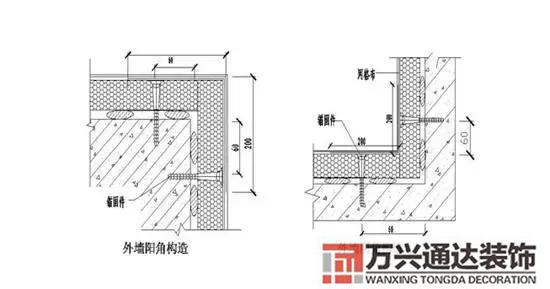

11、節點詳圖
施工中有一些關鍵部分的施工是具有難度的，設計到某些具體施工工藝的就需要繪制這些圖紙，在途中標明造型尺寸，表明材料等。
